クラス4 ファイバーレーザー機を、安心してお使いいただくために。Bringing Class 4 fiber lasers safely into your workshop.
当社製ファイバーレーザー機は、レーザー製品の安全に関する国際規格 IEC 60825-1 および国内規格 JIS C 6802 に基づくクラス4分類に該当します。本ページに記載のすべての安全対策はこの規格に準拠して設計されています。
Our fiber laser machines are classified as Class 4 per IEC 60825-1 / JIS C 6802. All safety measures on this page are designed to comply with this standard.
JARWA Equipment Inspection Pass Certificate (Model: RSD-SUNMAX-FL-LCW-PRO)
一般社団法人 日本自動車車体補修協会 (JARWA) による機器審査に合格しました。中小企業省力化投資補助金（省力化補助金）の対象機種として登録されています。
Certified by the Japan Auto Body Repair Association (JARWA). Registered as an eligible model for the Small Business Labor-Saving Investment Subsidy.
プレビューを表示 / Show inline preview
サンマックスレーザーは「お客様が安全にレーザー機を活用できる環境づくり」を製品の中心に据えています。本ページでは、当社製ファイバーレーザー機（FLシリーズ／LCWシリーズ等）に標準採用している安全対策を、5つのテーマに整理してまとめました。
SUNMAX LASER places "creating a safe environment for laser operation" at the heart of every product. This page summarizes the safety measures standard across our fiber laser series (FL / LCW etc.) under five themes.

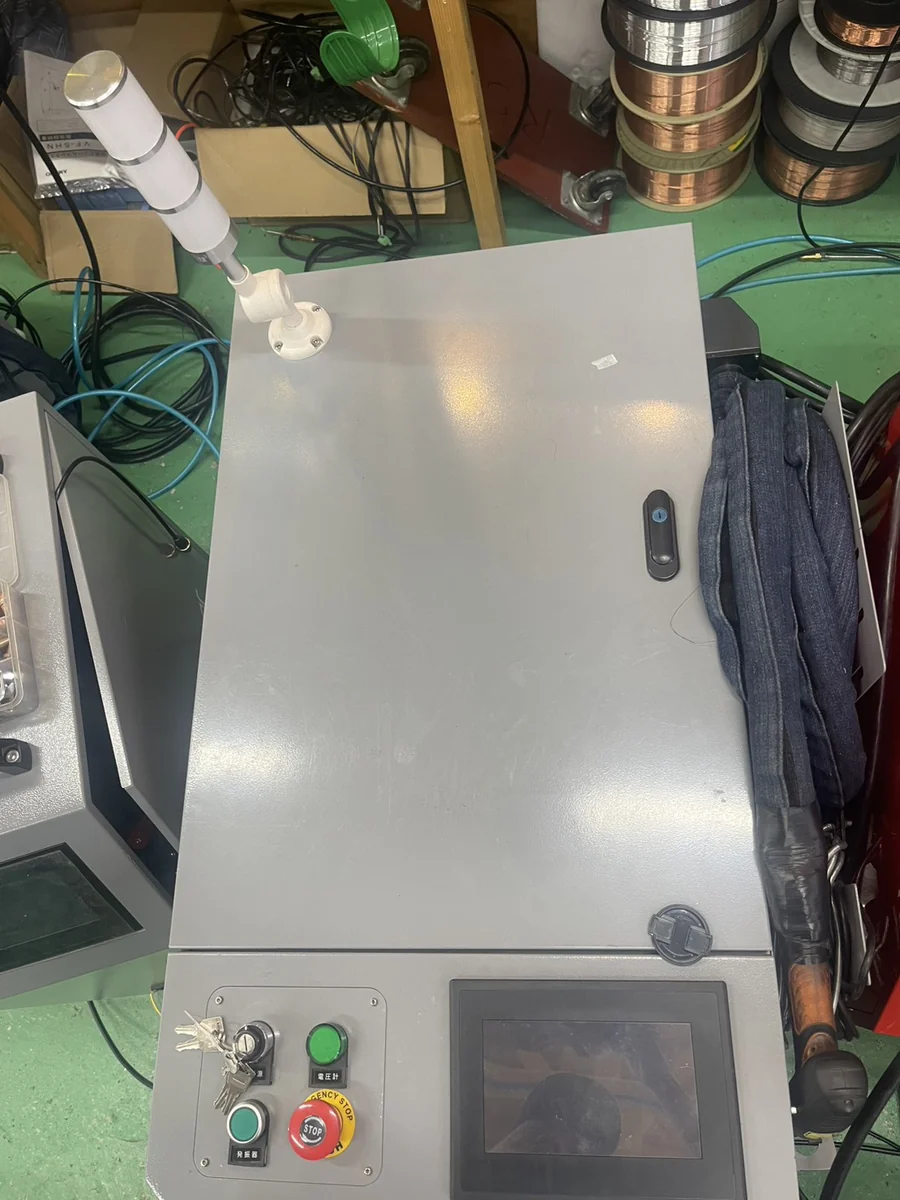

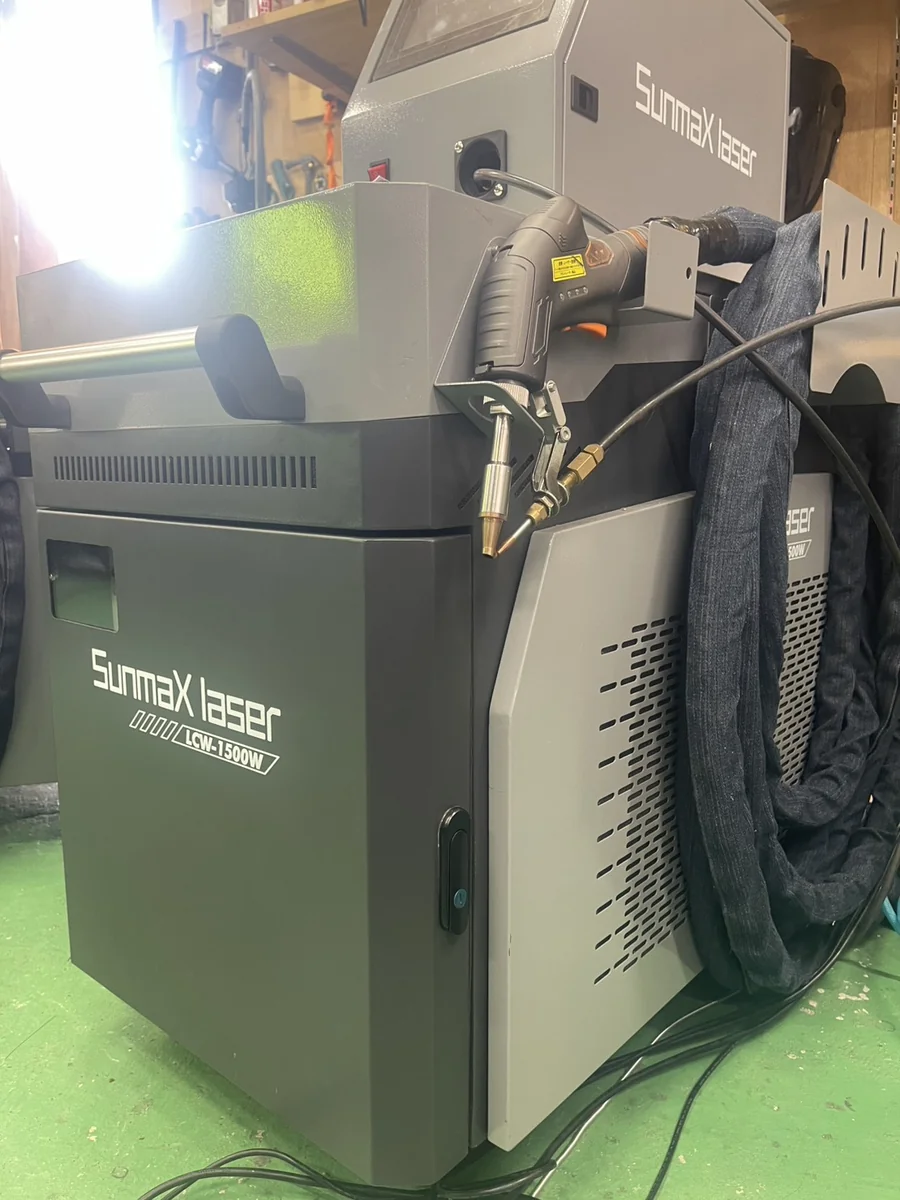

1 保護筐体とインターロック / Protective Housing & Interlocks
全機種に金属製の保護筐体を採用し、扉開放時には電磁式インターロックがレーザー発振を即座に停止させます。鍵によるアクセス管理で、不正使用も防ぎます。
All machines feature metal protective enclosures. Electromagnetic interlocks immediately halt laser emission when doors are opened, and key-controlled access prevents unauthorized operation.
- 全周を金属製プロテクターで覆い、レーザー漏洩を防止Full-perimeter metal enclosure prevents laser radiation leakage

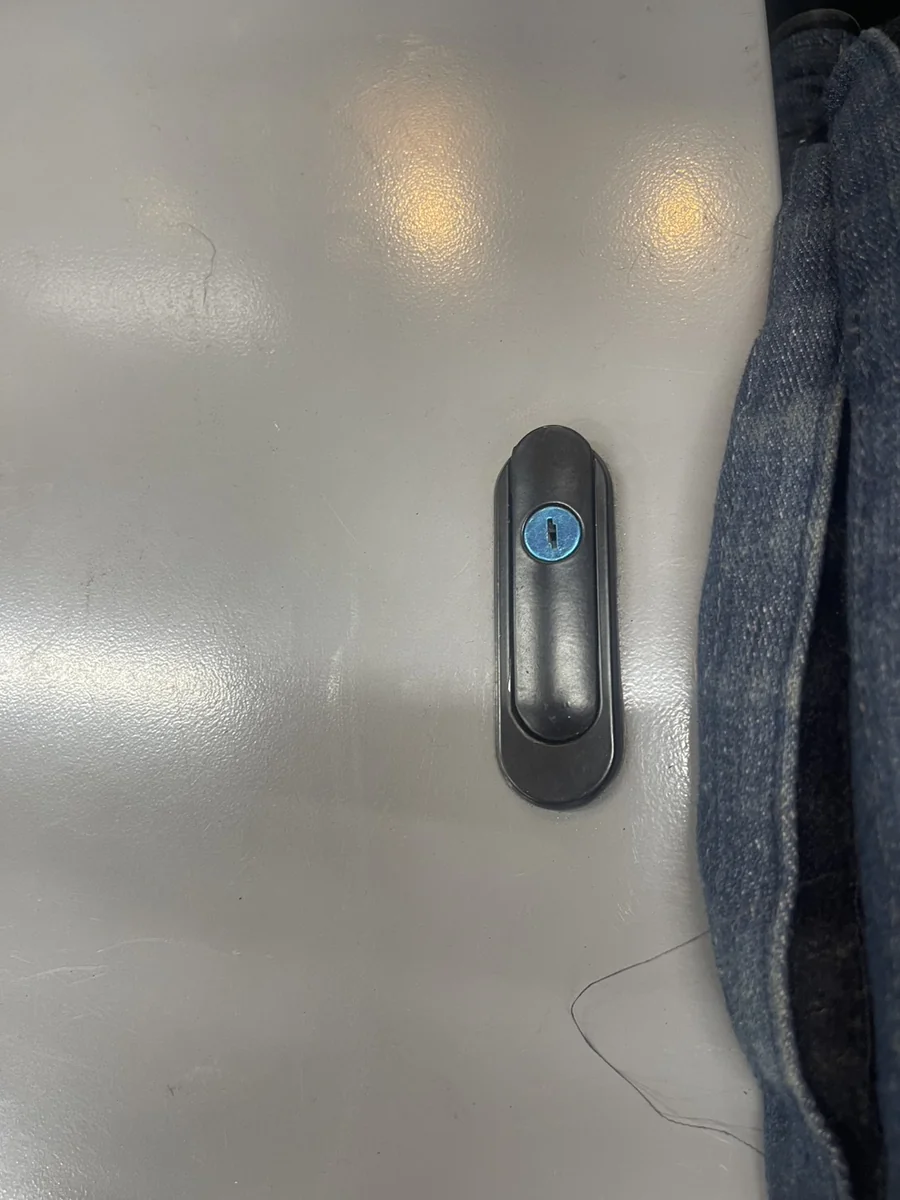

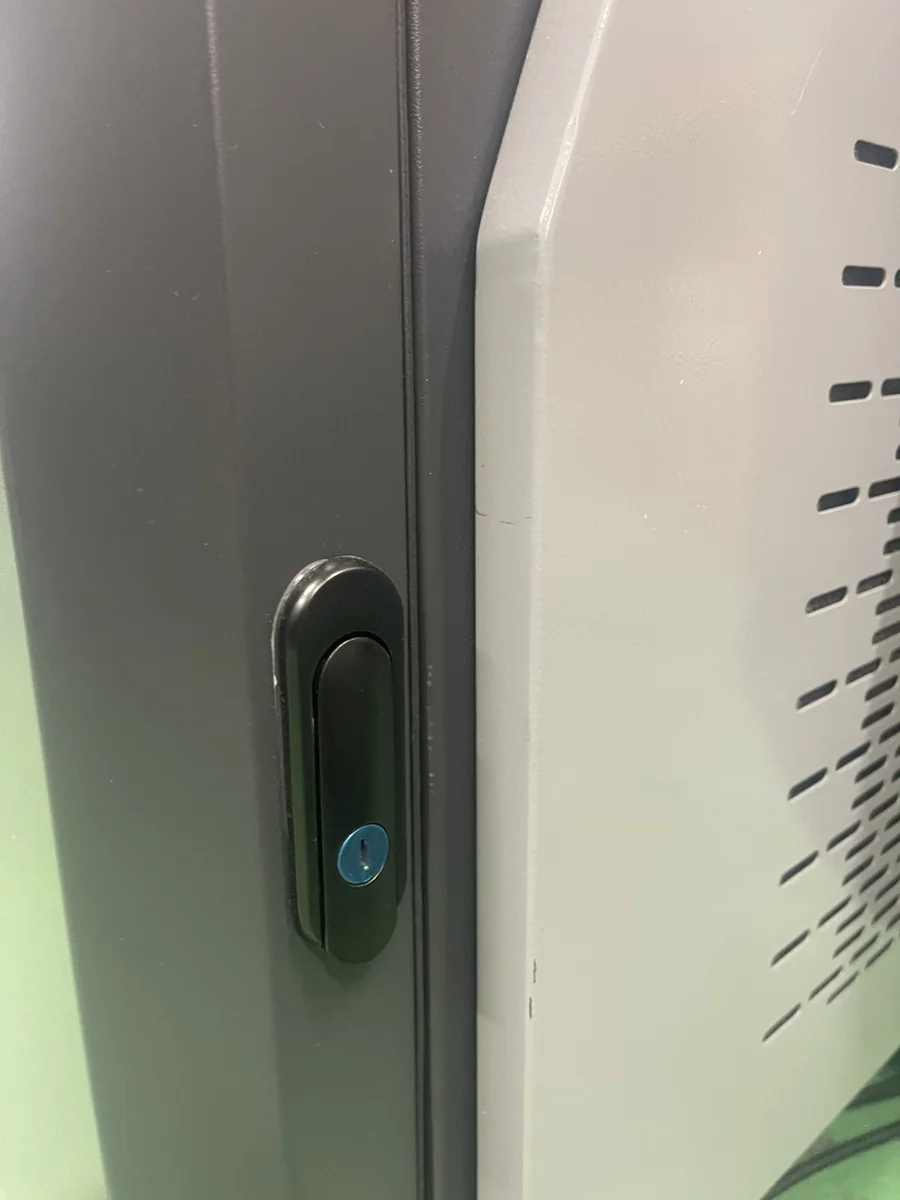

- 扉の開放を電磁センサーで検知し、レーザー出力を即時遮断Electromagnetic sensors detect door opening and immediately cut laser output
- 鍵管理によりオペレーター以外の起動を防止Key control prevents operation by non-authorized personnel
- 観察窓には1064nm波長を遮断する専用フィルターを装備Observation windows fitted with dedicated 1064nm filtering

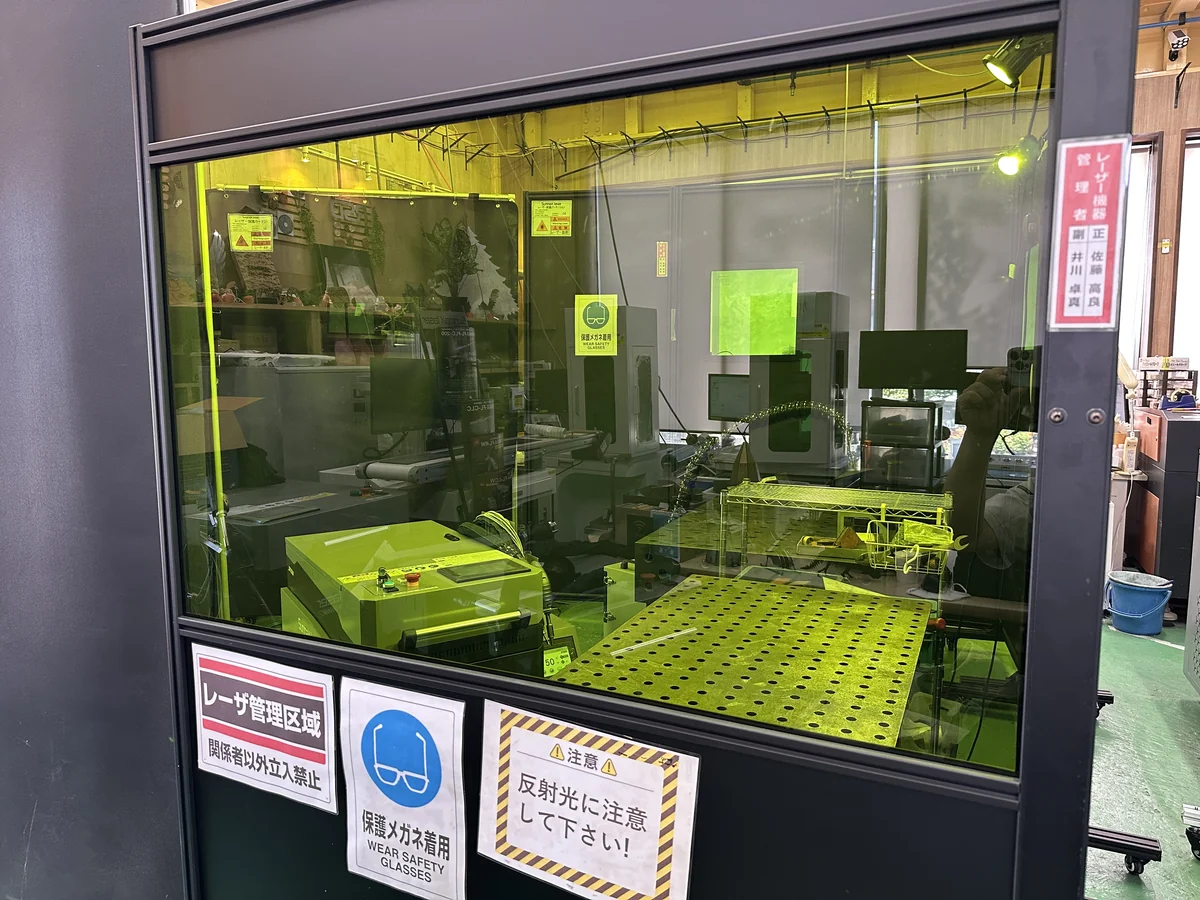

2 管理区域 / Controlled Laser Area
JIS C 6802 / IEC 60825-1 クラス4 に基づき、レーザー機器の設置区域を「レーザー管理区域」として明確に区分し、関係者以外の立入を制限します。
In compliance with JIS C 6802 / IEC 60825-1 Class 4, the laser installation zone is clearly designated as a Controlled Laser Area with restricted access.

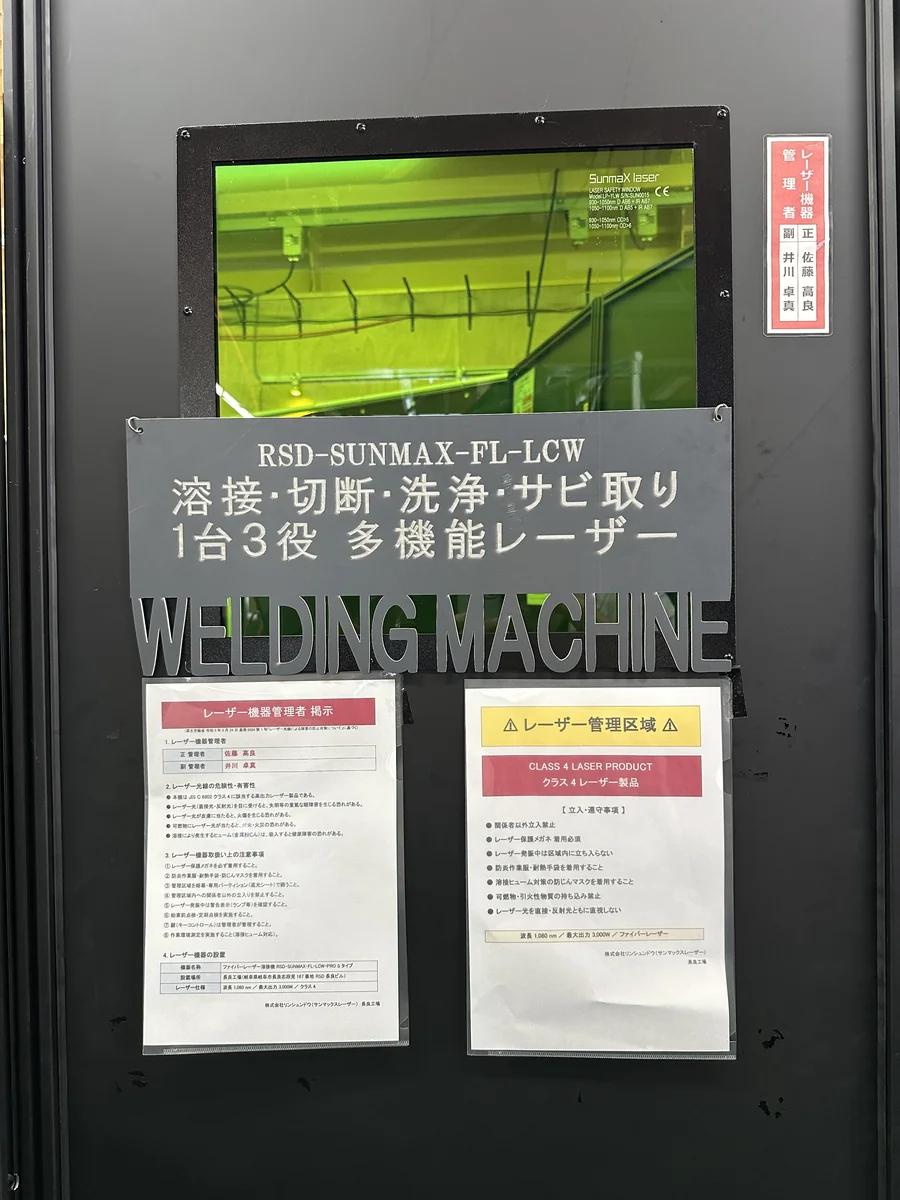

- 床面表示と区画線で物理的に範囲を明示Floor markings and demarcation lines physically delineate the area
- 入口に警告標識（クラス4レーザー）を掲示Warning signs (Class 4 Laser) posted at all entrances
- 関係者以外の立入を禁止し、教育修了者のみ入室可Access restricted to certified personnel only
- 稼働時は赤色回転灯または警告灯で稼働状態を表示Red rotating beacon or warning light indicates active operation

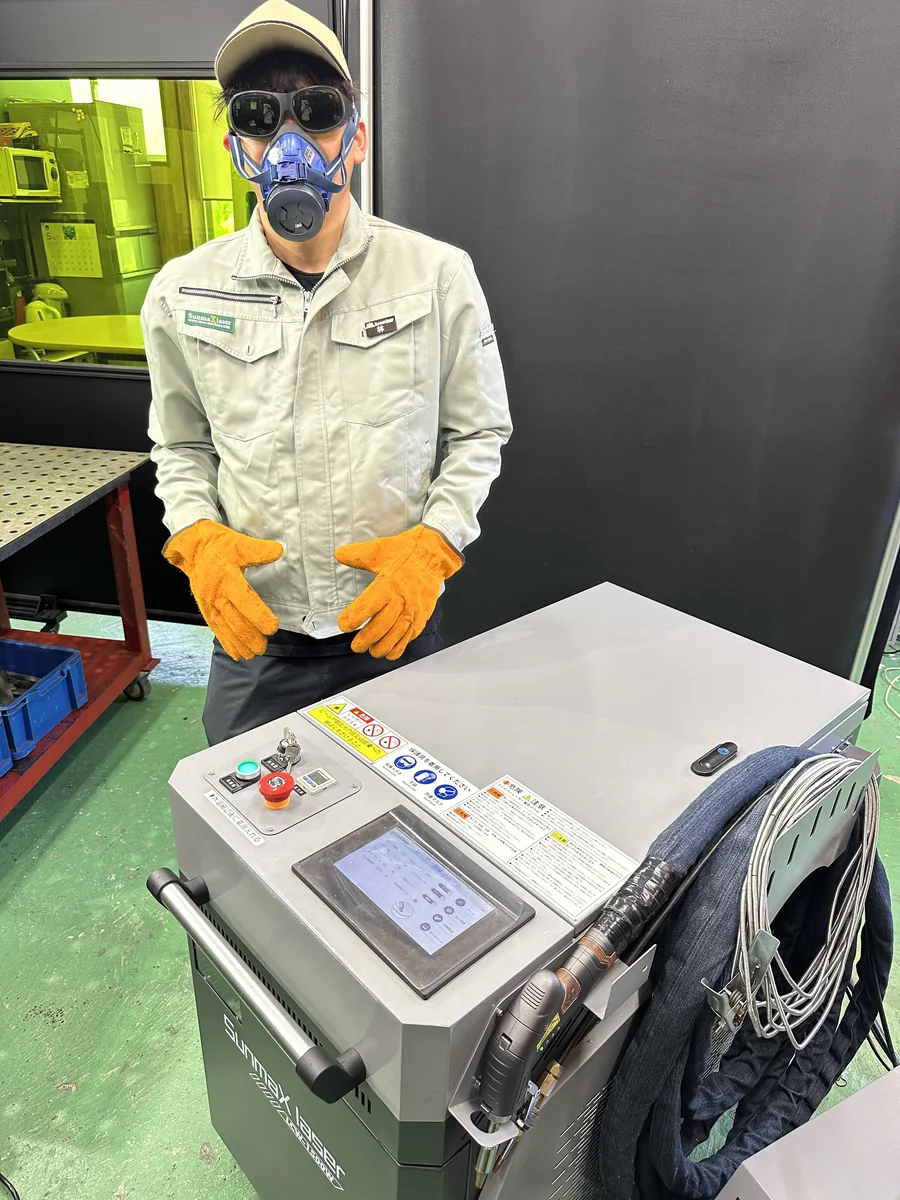

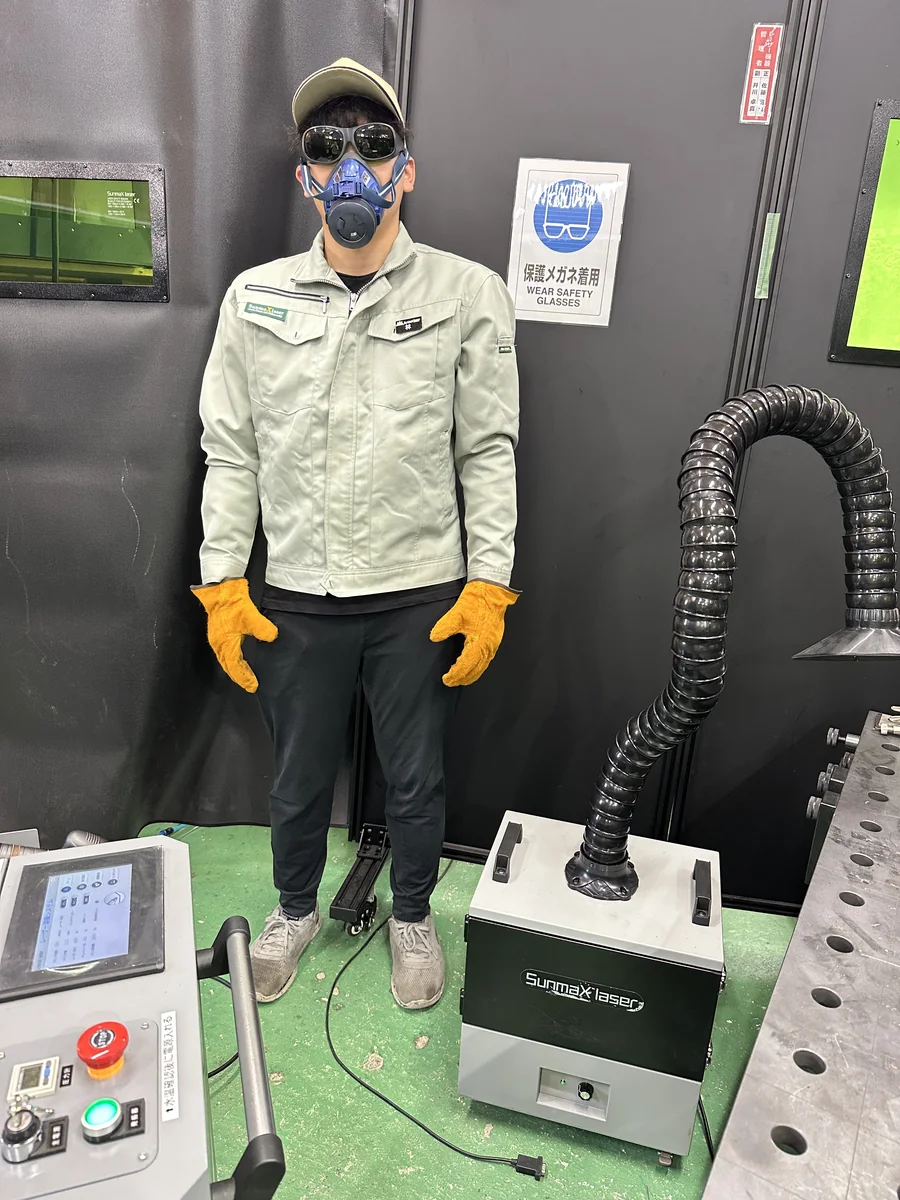

3 保護具 / Personal Protective Equipment
オペレーターおよび補助作業者は、作業内容に応じた保護具を必ず着用します。
Operators and support personnel are required to wear PPE appropriate to the task.
| 保護具 / PPE | 仕様 / Specification |
|---|---|
| レーザー保護メガネLaser safety glasses | OD7+ / 波長1064nm対応 / 1064nm wavelength |
| 耐熱手袋Heat-resistant gloves | 革製または耐火素材 / Leather or flame-resistant |
| 難燃作業着Flame-retardant workwear | 綿100%または難燃加工 / 100% cotton or FR-treated |
| 耐熱靴・安全靴Heat-resistant safety shoes | JIS T8101 S種以上 |
| 呼吸用保護具Respiratory protection | ヒューム対策 (集塵装置と併用) / Fume control |
| スパッタ防護面Spatter face shield | 溶接時必要 / Required during welding |
4 安全対策（5重安全システム） / Safety Measures (5-Layer Safety System)

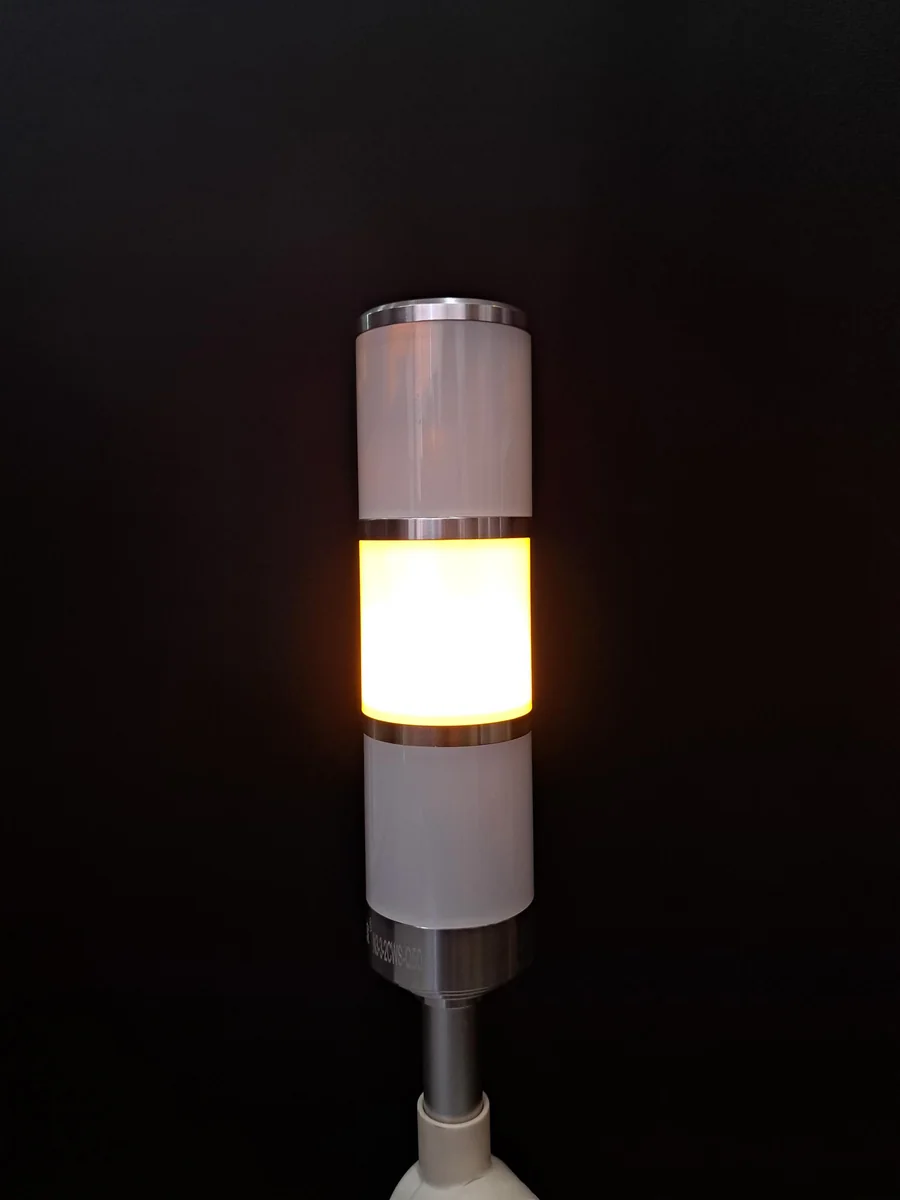

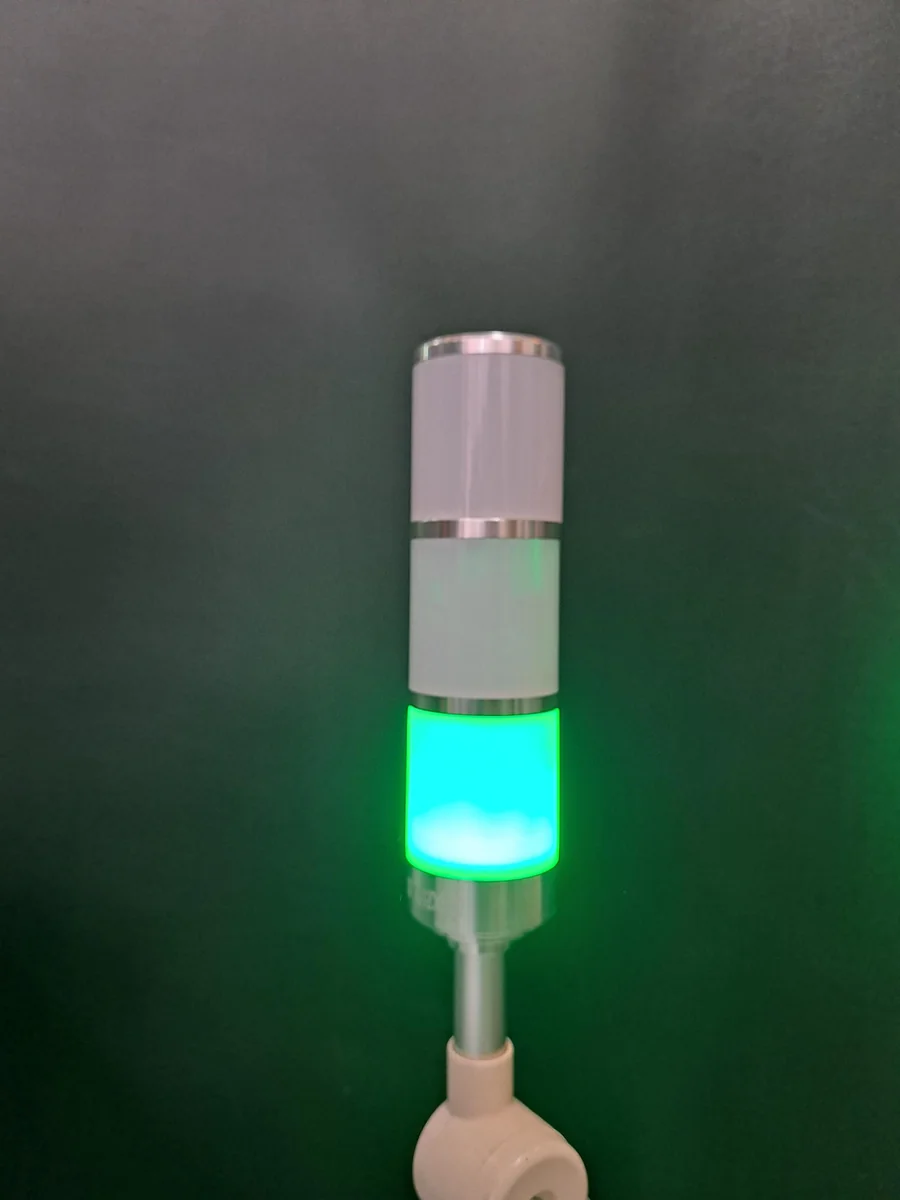

LCWシリーズ等のハンディ溶接機では、人為的なミスや誤動作によるリスクを最小化するため、ハード／ソフト両面で5段階の安全対策を実装しています。さらに稼働状態を3色シグナルタワーで遠方からも視認できます。
LCW series handheld welders implement five layers of hardware and software safety measures to minimize risks from human error or malfunction. A 3-color signal tower also indicates operating state at a distance.
| # | 機能 / Function | 説明 / Description |
|---|---|---|
| ① | アース検知センサーGround clip detection | 接地クリップが未装着の場合はレーザー発振を禁止Disables laser emission when ground clip is not attached |
| ② | ノズル接触検知Nozzle contact sensor | ノズルが対象物に接触していない状態では発振しないWill not fire unless nozzle is in contact with workpiece |
| ③ | 非常停止スイッチEmergency stop | 本体および外部に大型 E-Stop を配置Large E-Stop on machine and external panel |
| ④ | トリガー二重操作Trigger double-action | 誤動作防止のため、二段階操作で発振開始Two-step trigger sequence prevents accidental firing |
| ⑤ | キーコントロールKey-lock control | 起動キーをオペレーターが管理Startup key managed by certified operator only |
Emergency response manual, pre-operation checklist, and annual inspection records ship with every machine. PDF reissue available upon request.

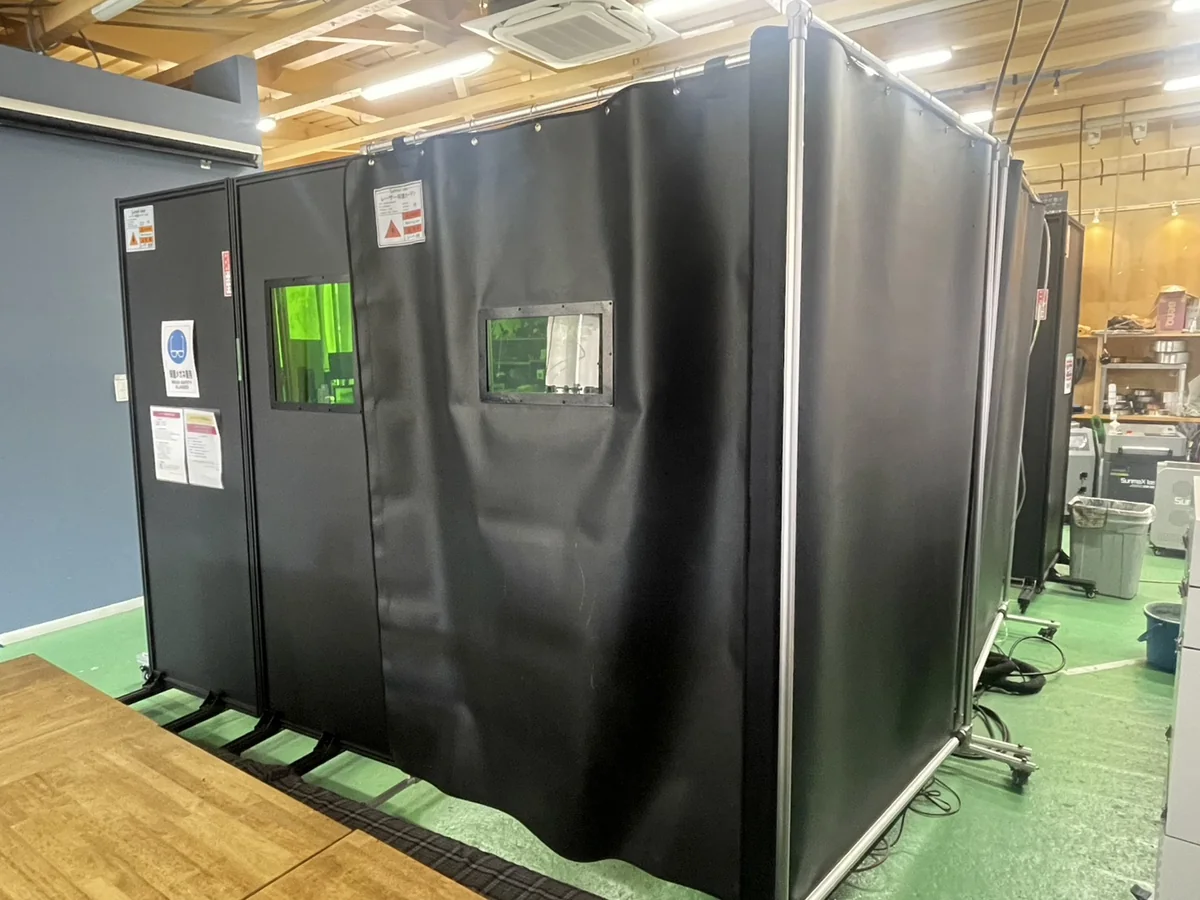

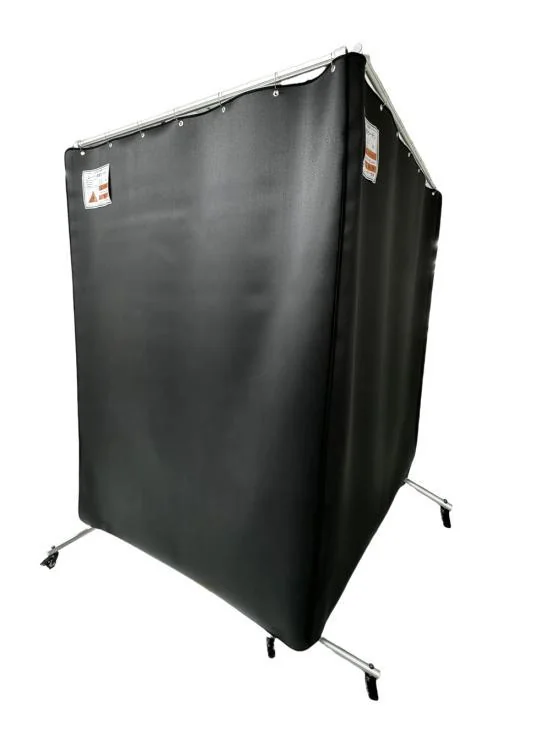

5 遮光カーテン / Light-Shielding Curtain
ファイバーレーザー溶接機・切断機の使用時に発生する反射光を遮断するため、波長1064nm 対応の遮光カーテンを推奨しています。移動式パーティションで管理区域を柔軟に構築できます。
To block reflections during fiber laser welding/cutting, we recommend 1064nm-rated light-shielding curtains. Mobile partitions provide flexible setup of the controlled area.
| 対応波長 / Wavelength | 1064nm (Nd:YAG / ファイバーレーザー) |
|---|---|
| 光学濃度 / Optical Density | OD4+ 以上 |
| 素材 / Material | 難燃ポリエステル + 反射抑制コーティング |
| 規格 / Standard | EN 12254 準拠 |
| 形状 / Form | 移動式パーティション・天吊り式・壁掛け式 |
詳細はお問い合わせ時にカタログ／仕様書PDFをご送付いたします。
Catalog and specification PDFs available upon request.
管理体制 / Safety Management Structure
当社は社内に「レーザー安全管理者」を選任し、製造・出荷・据付・サポートの各段階で安全管理を徹底しています。
Designated Laser Safety Officers oversee every phase from manufacturing to installation and support.
| 役割 / Role | 氏名 / Name | 所属 / Affiliation |
|---|---|---|
| 安全管理責任者 / Safety Officer in Charge | 田中 健吾 / Kengo Tanaka | 統括部長 / General Manager |
| レーザー安全管理者 / Laser Safety Officer | 佐藤 高良 / Takayoshi Sato | 技術部 / Technical Department |
| 副レーザー安全管理者 / Deputy Laser Safety Officer | 井川 卓真 / Takuma Ikawa | 技術部 / Technical Department |
